干线放大器的这些基础知识你都了解吗?
浏览:82 发布日期:2019-10-16


  在遇到室内信号盲区的时候,我们通常会使用干线放大器,通过放大信号源解决问题,但是你知道关于干线放大器的这些相关知识吗?和无线对讲系统开发商一起来了解一下吧:

  一、概述

  干线放大器,简称干放,是在功率变低而不能满足覆盖要求时的信号放大设备。当信号源设备功率难以达到覆盖要求时,该设备可以放大信号源(一般是微蜂窝)的功率,以覆盖更多的区域。干线放大器一般主要用于配合微蜂窝基站或直放站解决室内信号盲区的设备,采用双端口全双工设计,内置电源,安装方便,可靠性高,数字与模拟系统兼容。若作为分布式室内覆盖系统使用,它们也可用作线路中继放大或延伸放大,覆盖区域面积可达数万平方米。干线放大器主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。有效避免室内覆盖系统中由于多级放大,噪声电平累积而引起的通话质量差的问题。干线放大器为有源器件,在采用干线放大器的室内分布系统中需要考虑干放的噪声系数对于分布系统下行的灵敏度影响和对于整个分布系统上行的噪声抬高。干放的上下行增益调节,既要保证上行增益不能过高影响系统性能,下行增益保证放大支路的天线口有效发射功率,又要注意上下行增益调节适度保证上下行平衡。

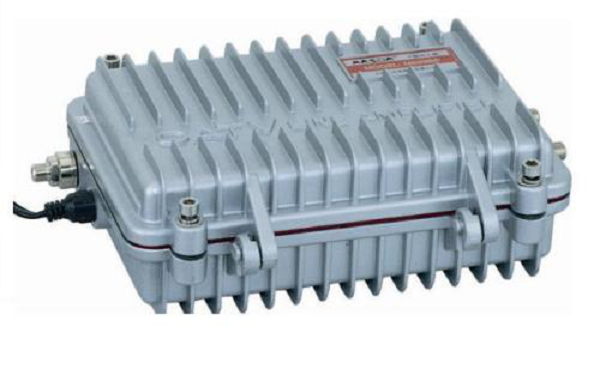

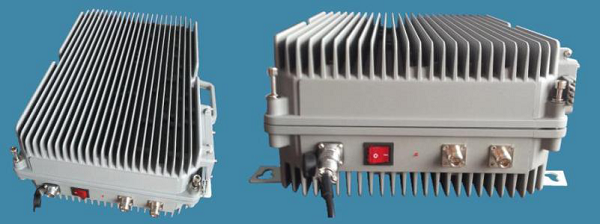

  二、图片


无线对讲系统

无线对讲系统



  三、性能特点

  1、采用先进的滤波技术,带外抑制度高电磁兼容优化设计,低噪声、低杂散带内波动小采用ALC技术,输出电平连续可调,自动稳幅。

  2、采用先进的散热技术,机器运行后无噪声污染完善的本地和远程监控功能。

  3、重量轻,体积小 优化的安装设计,工程安装简单方便。

  4、采用双端口全双工设计,内置电源,可靠性高,数字与模拟系统兼容。

  四、技术指标


项目

单位

性能参数

频率范围Frequency Range

MHz

45-550MHZ

45-750MHZ

45-860MHZ

标称增益Rated Gain

dB

30

带内平坦度Flatness In Band

dB

±0.5 ±0.75

标称输入电平Rated Input Level

dBμV

72

标称输出电平Rated Output Level

dBμV

102

增益调节范围Gain Adjustable Range

dB

0~20

斜率调节范围Slope Adjustable Range

dB

0~27(后均衡9dB)

噪声系数Noise Figure

dB

≤10

载波组合三次差拍比(84个PAL-D) Composite Triplee Beat (84PAL-D

dB

71

载波组合二次差拍比(84个PAL-D) Composite Second Order (84PAL-D

dB

68

温度补偿范围Temperatre Compensate Range

dB

±1.5

反射损耗Noise Figure

dB

≥14

抗雷击能力Thunder Stroke Immunity

KV

5 (10/700μS)

电源电压Power Voltage (50Hz)

V

A:~220V±15% B:~(30-60)V

功耗Power Consumption

VA

15

外型尺寸Dimension

mm

 

 

 


  五、经验总结

  在安装干线放大器时,输入功率不能过高,否则会烧坏干放。15w干放的输入功率一般为0.5w左右,5w干放输入功率一般为0.3w左右。
